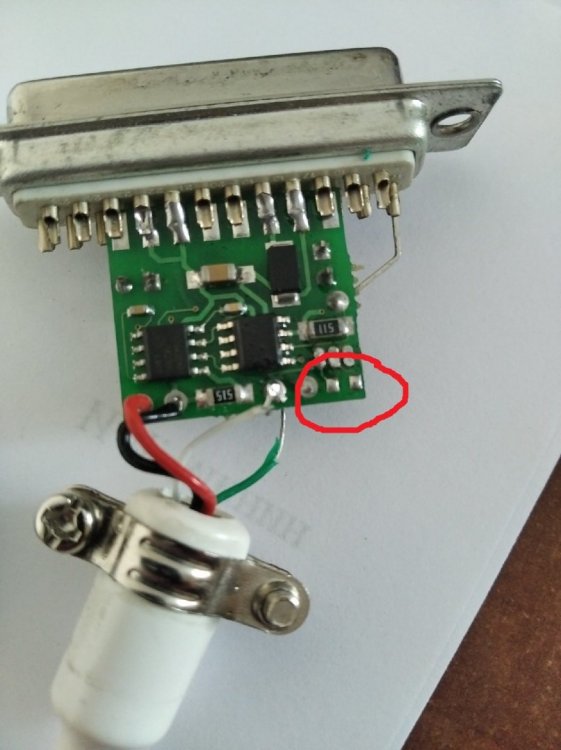

Vasiliy Armeev Posted September 19, 2014 Report Posted September 19, 2014 Рады представить второе поколение универсального k-line адаптера от Ecutools. Данный адаптер - второе поколение устройств нашего производства, отличается от предыдущего прежде всего встроенной гальванической развязкой. Прибор унаследовал надежную, проверенную временем схемотехнику на FT232RL и L9637D. Конструктивно адаптер выполнен в корпусе разьема DB-25, имеет защиту от переплюсовки, статического напряжения вплоть до 2000 вольт, а так же уравнивает потенциалы в случае большего напряжения и позволяет уберечь электронику от пагубного воздействия электричества и электромагнитных помех. Может работать при напряжении питания 9-28 Вольт, с автоматической подтяжкой к-линии к напряжению источника питания. Разработка и производство - Сергей Терешин (Menen), ECUTools, 2014. Распиновка - здесь. Quote
Vasiliy Armeev Posted September 19, 2014 Author Report Posted September 19, 2014 Визуально, новый адаптер отличается от старого цветом термоусадки. На фото: - Слева, мой личный адаптер (прототип), пользуюсь им с весны этого года. - Справа - новые адаптеры, со склада. Один из них может достаться вам. Quote
Partizan48 Posted September 20, 2014 Report Posted September 20, 2014 Приобрел пару недель назад но у меня синяя термоусадка. Quote
Vasiliy Armeev Posted September 20, 2014 Author Report Posted September 20, 2014 Синяя - значит адаптер старого образца. Но они были и дешевле. Quote
Иоанн Posted October 1, 2014 Report Posted October 1, 2014 Здравствуйте. Старый адаптер работает в том числе с IEFI-6, преобразуя в нужные 5В. Это тоже со старыми ДЭУ-Ланосами работает? Quote
Sergey Tereshin Posted October 1, 2014 Report Posted October 1, 2014 Схемотехника выходного каскада со стороны K-Line идеинтична. Quote
andron Posted November 10, 2014 Report Posted November 10, 2014 Привет всем! Немного не понятно про распиновку адаптера, имеется универсальный кабель комбика, собраный по приложенной схеме Используются ли контакты 5,11,15,16 разъема db25 данного адаптера? Quote
Vasiliy Armeev Posted November 10, 2014 Author Report Posted November 10, 2014 Ссылка на распиновку в первом посте, указанные контакты не используются, т.к. k-line адаптер в отличие от адаптера Combiloader не умеет управлять питанием ЭБУ. Quote
krav Posted November 11, 2014 Report Posted November 11, 2014 До сих пор пользуюсь таким адаптером(наверное самый первый выпуск) работает без проблем. А зная Сергея(Menen) можно даже не сомневаться что все окей. Quote
Vantuz Posted November 12, 2014 Report Posted November 12, 2014 У меня тоже адаптеру несколько лет. Когда только начинал, мне посоветовали и я взял здесь с чиплоадером.ю Quote
Doscer Posted January 26, 2015 Report Posted January 26, 2015 Заказал данный адаптер и Openbo вопрос: шнуры от Комбика подойдут или нет ? Quote
Vasiliy Armeev Posted January 26, 2015 Author Report Posted January 26, 2015 А если выше внимательно почитать Quote
Doscer Posted January 26, 2015 Report Posted January 26, 2015 написано что k-line адаптер в отличие от адаптера Combiloader не умеет управлять питанием ЭБУ значит нужна переделка шнуров ? P.S. сильно не пинайте я новичок и только учусь. Quote
Vasiliy Armeev Posted January 26, 2015 Author Report Posted January 26, 2015 Ну да, это логично! Уже не раз писал про это: кабели для работы через диагнлстический разъем — подойдут без переделок, кабели для подключения непосредственно к ЭБУ — необходимо дорабатывать. Quote
Иван123 Posted February 1, 2015 Report Posted February 1, 2015 Ребят, скажите пожалуйста, какой обхват авто этого адаптера? сильно не пинайте за такой вопрос, буду начинающий специалист этого адаптера. Quote
Vasiliy Armeev Posted February 1, 2015 Author Report Posted February 1, 2015 Сложно сказать. Всё зависит от используемого программного обеспечения. Quote
Иван123 Posted February 2, 2015 Report Posted February 2, 2015 Ну хотя бы начальные авто какие? хочу приобрести этот адаптер. Вам какие приходилось делать авто? этим адаптером. Quote
Vasiliy Armeev Posted February 2, 2015 Author Report Posted February 2, 2015 Изначально никакие, адаптеру без разницы с чем работать, это просто интерфейс. Quote
albert Posted February 2, 2015 Report Posted February 2, 2015 Совершенно верно. Я даже этим адаптером(ещё с синей термоусадкой) мотаю одометры. Quote
эльдар Posted February 2, 2015 Report Posted February 2, 2015 всем добрый день! подскажите ,где можно приобрести текстовый документ или хоть какую информацию по работе этим калайником? купил его год назад и еще им не пользовался. Quote
krav Posted February 2, 2015 Report Posted February 2, 2015 Иван123 эльдарНу ребята вы даете.....полный капец. Какой текстовый документ, все что можно написать по применению -воткнул в комп-в разъем ОБД-запустил прогу и работай-все! Иван 123 ты бы указал с каким парком желаеш работать и что делать(диагноза,чиптюн.и т.д., так проще подсказать подойдет адаптер или нет. Quote
Vasiliy Armeev Posted February 2, 2015 Author Report Posted February 2, 2015 всем добрый день! подскажите ,где можно приобрести текстовый документ или хоть какую информацию по работе этим калайником? купил его год назад и еще им не пользовался. Вот интересно, а зачем купили, если не знаете для чего он вам Quote
Vantuz Posted February 2, 2015 Report Posted February 2, 2015 Да... Я конечно новичок, но зачем нужен k-line адаптер это просто супер вопрос!!! Вот для начала, на чиптюнере хорошая статья: http://chiptuner.ru/content/kline/ Я для начала например подключался к вазам с помощью местного k-line и бесплатной opendiag. Потом купил платную версию http://ecutools.ru/diagnosis/opendiag/вот... Цены подняли, конечно, но всё равно, дешевле опендиага и калайна для жигулей ничего нет!!! Quote
Иван123 Posted February 2, 2015 Report Posted February 2, 2015 Иван 123 ты бы указал с каким парком желаеш работать и что делать(диагноза,чиптюн.и т.д., так проще подсказать подойдет адаптер или нет. Для иномарок, делать чиптюнинг. Ну вообще засмотрелся на этот адаптер потому-что есть там Ларгусы, и можно прошивать через розетку OBD-II, а то замучился через BSL -режим прошивать эти блоки. Quote
Anton Bykov Posted February 2, 2015 Report Posted February 2, 2015 Вы может с Ecutools Flasher путаете? http://ecutools.ru/chip-tuning/ecutools-flasher/ Quote
